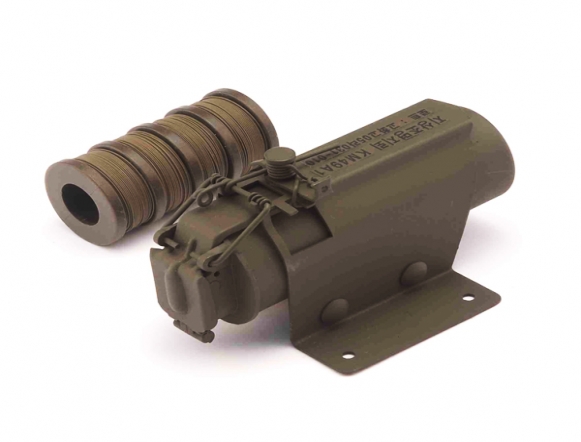

지상조명지뢰KM49A1

제품제원
중 량 : 403.7g
기능
당김핀에 연결된 인계철선에 0.7~3.1㎏의 힘이 작용하거나 방아쇠에 연결된 인계철선에 1.0~4.0㎏의 힘이 작용했을 때 점화되어 조명 방출
가. 연소시간 : 55초 이상
나. 촉 광 : 35,000촉광 이상
용도
야전에서 적 예상 침투지역에 설치하여 적 침투 시 조명을 일으켜 경보 신호용으로 사용
구성품
철선 타래 결합체
특성
수류탄과 같이 안전핀을 제거하여 투척식으로 사용할 수 있고, 인계철선 고리를 이용하여 인력식, 장력 해제식으로 설치할 수 있음
작동방법
가. 안전핀 제거 후 투척(수류탄과 동일)
나. 인계철선 사용시(장력 해제식)
- 기둥, 나무 등에 조명 지뢰 부착
- 인계철선을 말뚝에 먼저 맨 다음 인계철선 고리에 연결
(인력식은 안전핀 눈에 연결)
- 인계철선 고리를 수직으로 당겨 고정
- 안전크립 제거하여 장전
포장제원
1발 / 비닐, 16 비닐 / 보호방수주머니, 2 보호방수주머니 / 목상자(32발)
정비/보관
통풍이 잘되는 건조한 시설에 보관
주의사항
가. 투척과 동시에 발화되기 때문에 원거리 투척에는 제한을 받음
나. 연소중인 조명지뢰를 가가이서 직접 보면 시력에 손상을 입을 염려가 있음
기타
가. 참고문헌
(1) 야전교범 5-30 지뢰(육군본부)
(2) 보충교재 : 탄약구조학 Ver. 1.2(2006. 2 / 육군종합군수학교)
(3) 교탄사용지침서(육군교육사령부)
