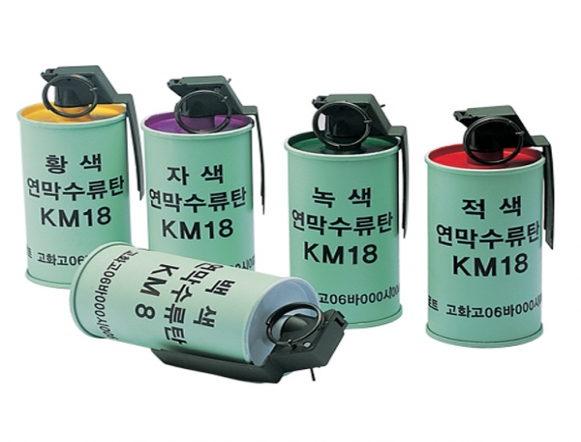

유색연막수류탄 5종
제품제원
가. 백색 연막 수류탄
크기 : 약 ∅63×L118㎜ / 중량 : 약 710g
나. 녹, 황, 적, 자색 연막 수류탄
크기 : 약 ∅63×L118㎜ / 중량 : 약 520g
크기 : 약 ∅63×L118㎜ / 중량 : 약 710g
나. 녹, 황, 적, 자색 연막 수류탄
크기 : 약 ∅63×L118㎜ / 중량 : 약 520g
기능
가. 연막제 연소시간
(1) 백색 연막 수류탄 : 90~135초
(2) 녹, 황, 적, 자색 연막 수류탄 : 50~90초
나. 지연시간 : 15초 이내
(1) 백색 연막 수류탄 : 90~135초
(2) 녹, 황, 적, 자색 연막 수류탄 : 50~90초
나. 지연시간 : 15초 이내
|
용도
가. 백색 연막 수류탄 : 신호용 및 차장용
나. 녹, 황, 적, 자색 연막 수류탄 : 신호용 및 교육용 다. 세부적인 활용 방법은 각급 부대의 “예규” 에 따른다 |
|---|---|
|
구성품
-
|
|
특성
가. KM201A1 신관 적용
|
|
작동방법
가. 안전핀 제거 : 안전고리에 인지 손가락을 집어넣어 힘을 주어 반대편으로 힘차게 당긴다.
나. 투척지점을 향하여 투척한다. |
|
포장제원
1발/지환통, 16지환통/목상자
|
|
정비/보관
연막 신호탄류는 습기에 민감하므로 항상 건조된 곳에 저장할 것
|
|
주의사항
가. 소이 목적을 제외하고 건조한 풀이나 기타 인화성 자재로부터 2미터 이내에 투척금지
나. 신관 연소시간이 짧기 때문에 투척하기 전에 안전손잡이를 제거 금지 다. 자색 연막 수류탄은 교육시에만 사용 |
|
기타
가. 참고문헌
(1) 야전교범 23-30 수류탄 및 신호조명탄(1998. 01. 육군본부) (2) 교탄사용지침서(1992. 10. 육군본부) |
