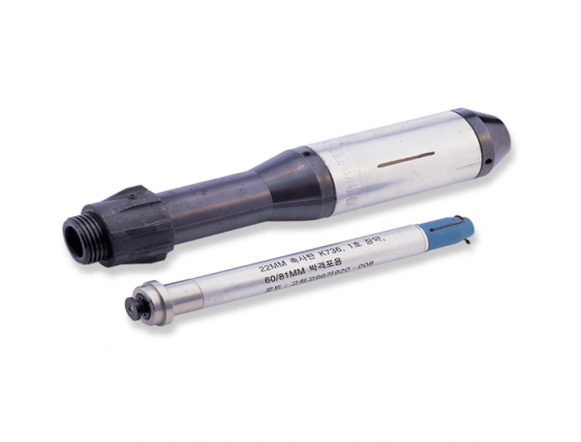

22MM축사탄K736, 1호장약, 60/81MM 박격포용
제품제원
가. 크 기 : ∅22.0 × 250.0(㎜)
나. 중 량 : 400g
나. 중 량 : 400g
기능
60/81MM 및 4.2인치 박격포를 설치하고 축사기에 22미리 축사탄을 장전, 발사하면 탄착지점에서 연막 및 폭음 발생
※ 각 장약별로 격발몸체에 표시 된 음각으로 야간 사격 시 장약 호수 식별 가능
※ 각 장약별로 격발몸체에 표시 된 음각으로 야간 사격 시 장약 호수 식별 가능
|
용도
60/81MM 및 4.2인치 박격포의 포술 훈련에 사용
|
|---|---|
|
구성품
22 MM 축사탄 : 1호 장약 KA15
Model No. K736 최대사거리 (M) : 195M 60/81 MM 박격포용 |
|
작동방법

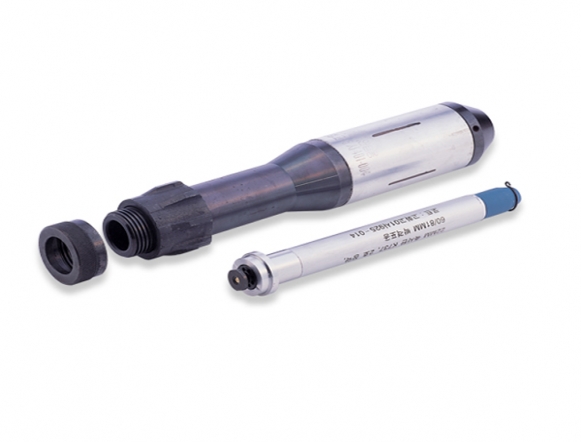

가. 축사기의 플렌지를 시계반대 방향으로 풀어 제거
나. 축사탄 탄두의 안전클립을 제거하고 축사기 총강에 삽입하고 플렌지를 결합 다. 축사기 격발 뇌관으로부터 플라스틱 안전캡을 제거 라. 사표에 의거 사각과 편각장입 후 사격 |
|
포장제원
50발 / 카톤, 1카톤 / 보호, 1보호 / 목상자(50발)
|
|
정비/보관
가. 축사탄 사격 시에는 축사기 및 박격포를 수시로 확인 / 수입 할 것
나. 탄약 저장관리 규정에 의거 습기가 없는 곳에 보관 할 것 |
|
주의사항
가. 사격위험 신호기 및 안전병 배치
나. 축사탄 낙하지점 및 사격지역에 병력 출입 통제 다. 축사탄 취급 요령은 박격포 탄약과 동일하게 취급 라. 축사탄을 부대인원 상공으로 사격금지 마. 발사가 완전히 끝나기 전에 발사된 축사기 회수금지 바. 축사기 탄두부위의 구멍으로 축사탄이 발사되므로 사격 시에는 축사기의 탄두 구멍부위를 잡아서는 안됨 사. 포구 내 불발 시 조치는 전투용 탄약과 동일하게 조치 |
|
기타
가. 참고문헌
(1) 야전교범 23-90-1(초) 박격포 축사기 : 81MM, 4.2인치 |
