원통형 얇은 강철통 안에 주철로 된 탄체와 방출장약, 주정약이 충전된 도약탄약으로서, 적 예상 접근로에 매립 / 설치 운용 하며 대전차지뢰를 설치시 지뢰제거를 방지하기 위하여 대전차지뢰 주변에 혼합설치 하는 KM16A1 / A2(K092)의 매설, 작동 / 제거 훈련용으로 개발된 탄약임

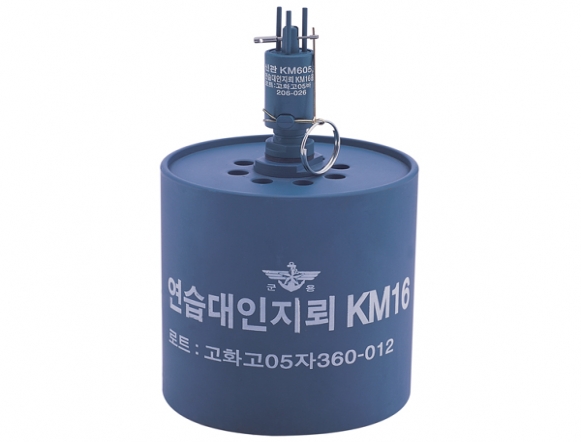

가. 연습대인지뢰KM16 몸통(KK03)
연습신관KM605 : 1개 / 렌치 Ⅰ,Ⅱ : 1개 / 지뢰몸통 4개 / 인계철선 : 1개
나. 별도보급

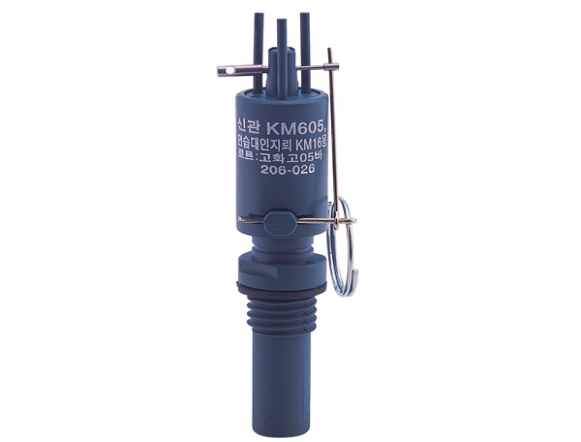

연습신관KM605(KK09) / 연막제KM760(KK08)

가. 주철 탄체와 도약 기능을 제외하였으나 전투용 KM16A1 / A2(K092)와 동일 형상 및 기능으로 훈련효과 극대화
나. 압력 / 인력식 2중 기능 ※ 연막제 연소시간 : 6초 이상 백색 연막 발생
다. 정상적인 정비 / 보관 시 신관 KM605 연막제 3회 이상 사용 가능

가. 지뢰의 안전검사 : 몸통 외관, 연습신관KM605에 결합되어 있는 각종 안전핀 결합상태, 고무가스켓

부착상태 등
※ 특히 신관의 안전핀 제거 시 공이의 불사격발 유무 확인
나. 연습신관KM605의 하부에 연막제KM760을 완전히 조립
다. 연습대인지뢰KM16의 적출마개를 돌려 제거 : 렌치 이용
라. 연습대인지뢰KM16에 신관 및 연막제 결합체를 결합
마. 견인고리가 지상에 나오도록 지뢰주변을 다져 매설
바. 인계철선을 인계항목으로부터 견인고리를 연결, 이때 인계철선이 너무 팽팽해서는 안됨
사. 견인안전핀, 압력안전핀의 순으로 제거 후, 위장 실시
아. 제거는 설치의 역순

가. 몸 통 : 8발 / 목상자
나. 연막제 : 1발 / 비닐포장, 20 비닐포장 / 카톤, 50카톤 / 목상자(1,000발)
다. 신 관 : 1발 / 비닐포장, 10 비닐포장 / 카톤, 20카톤 / 목상자(200발)

가. 내부청소는 렌치에 부착된 분해핀으로 몸통밑판(청소뚜껑)을 분해하여 청소
나. 청소된 몸통의 나사부분에 윤활유를 칠하여 녹슬지 않게 함
다. 신관뭉치를 분해한 몸통상부에 적출마개를 조립 후, 보관
라. 신관뭉치에 사용한 연막제를 제거하고 나사와 스프링부분에 윤활유 도포
마. 보관시에는 격발스프링을 분해하여 보관하여야 스프링의 장력을 장기간 유지 할 수 있음

가. 지뢰몸통의 구멍은 화염구멍이므로 작동 시 접근을 금함
나. 지뢰의 정비 불량 혹은 연막제를 개방 후 장기간 보관으로 인하여 불발이 일어날 경우 탄약 처리반으로

하여금 조치할 것
다. 연막제 및 뇌관집의 충격 및 화기엄금
라. 연막제가 완전 연소된 후 지뢰몸체 제거 및 연막제 재 장전을 실시

참고문헌
(1) 야전교범 5-30 지뢰(육군본부)
(2) 보충교재 : 탄약구조학 Ver. 1.2(2006. 2 / 육군종합군수학교)
