우리 아군 측 M15대전차지뢰(K181)와 비교되는 북괴군 목함 반땅크지뢰 / 철재 반땅크지뢰-46의 매설, 작동 / 제거 훈련용으로 개발된 탄약임

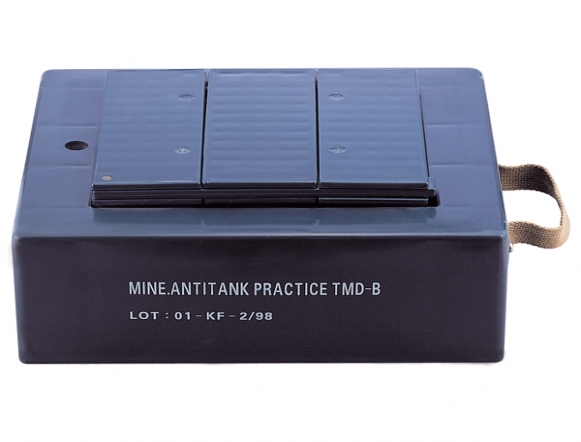

가. 연습반전차지뢰TMD-B(KK16) / TM-46(KK17) 몸통
(1) 고무호스 : 1개 / 렌 치 : 1개 / 인계철선 : 1개 / 수입 못 : 1개 / 원 복 구 : 1개
나. 별도 보급

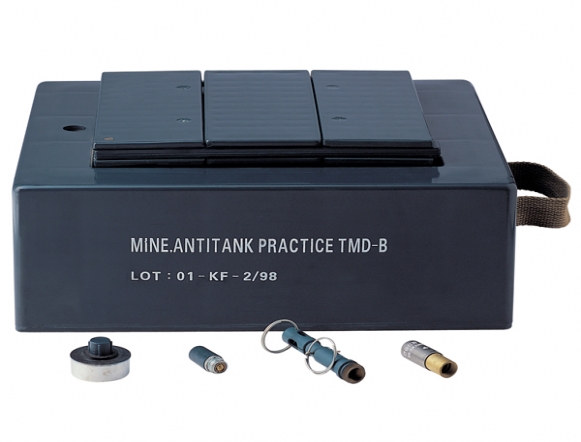

(1) 연막제KM768, 연습반전차지뢰TMD-B 및 TM-46용(KK23) / 연습신관MV-5, 연습반전차지뢰TMD-B 및 TM-46용(KK21) / 연습인력식 발화장치 VPG, 연습반전차지뢰TMD-B 및 TM-46용(KM15)

연습신관MV-5(KK21) 및 VPG(KM15)은 정상적인 수입 시 연막제 5회 이상 사용 가능

가. 지뢰 매설 공 굴토 후, 바닥을 다짐
※ 이때 부비트랩 설치부위는 VPG신관이 매설될 수 있게끔 더 굴토
나.압력식
(1) MV-5를 장전한 후 지뢰몸체의 상부와 하부덮개를 열어 상부에는 MV-5를 하부에는 압력연막제를 삽입하여 결합
※ 압력연막제의 나사산에는 MV-5가 완전 결합이 되어야 함
(2) 상부와 하부덮개를 닫고, 비닐호스를 연막방출구에 결함
(3) VPG신관을 장전하고, 부비트랩 연막제를 결합한 후 지뢰몸체 하부에 결합
다. B/T 식
(1) 인계철선을 이용하여 VPG신관을 당김고리를 고정
라. 지뢰를 매설위치에 놓고 지면과 수평이 되게 매설을 한 후 지뢰가 보이지 않을 정도로위장
마. 반복 사용 시 작동방법의 역순으로 분해한 후 다시 MV-5, 압력연막제 VPG신관, B/T 신관을 결합
바. 사용 완료시 매설 및 설치의 역순으로 해체

가. 몸 통 - TM-46 : 319.5X315.0X138.0(mm) / 3.5Kg
나. 연막제 - 압력연막제 : ∅37.0 X 26.0(mm) / B/T 연막제 : ∅15.0 X 34.0(mm) / 전체 중량 : 50g
다. 신 관 - MV-5 : ∅14.6 X 42.5(mm) / 26g , VPG : ∅15.0 X 78.0(mm) / 44g

가. 사용한 지뢰몸체 및 신관을 깨끗이 수입
나. 신관을 분해 수입 후 나사부분과 스프링에 윤활유 또는 구리스를 도포
다. 통풍이 잘되는 건조한 시설에 보관

가. 지뢰몸통의 구멍은 화염구멍이므로 작동 시 접근을 금함
나. 지뢰의 정비 불량 혹은 연막제를 개방 후 장기간 보관으로 인하여 불발이 일어날 경우 탄약 처리반으로 하여금 조치할 것
다. 연막제 및 뇌관집의 충격 및 화기엄금
라. 연막제가 완전 연소된 후 지뢰몸체 제거 및 연막제 재 장전

참고문헌
(1) 야전교범 21-32 수류탄 및 신호조명탄(육군본부)
(2) 보충교재 : 탄약구조학Ver. 1.2(2006. 2 / 육군종합군수학교)
(3) 교탄사용지침서(육군교육사령부)
