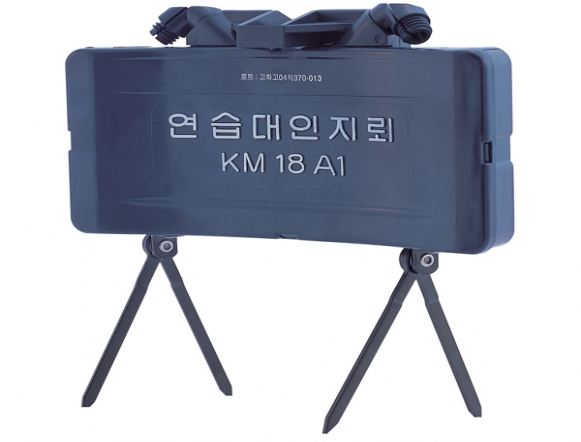

연습대인지뢰KM18A1 + 연막제KM753, 연습대인지뢰KM18A1용
제품제원
가. 몸 통
(1) 크 기 : 216.0× 102.0(㎜) / 중 량 : 0.85Kg
나. 연막제
(1) 크 기 : ∅17.9× 15.0(㎜) / 중 량 : 3g
(1) 크 기 : 216.0× 102.0(㎜) / 중 량 : 0.85Kg
나. 연막제
(1) 크 기 : ∅17.9× 15.0(㎜) / 중 량 : 3g
기능
격발기를 누르면 연습 전기뇌관에 의해 점화가 되며 이때 백색 연막 및 폭음 발생
가. 연 막 : 20M밖에서 식별가능
나. 폭 음 : 23M에서 80dB 이상
가. 연 막 : 20M밖에서 식별가능
나. 폭 음 : 23M에서 80dB 이상
|
용도
숙영지역 전초방어 및 침투전술을 막기 위해 사용되며 지향식, 고정식 파편형 지뢰로서 얇은 차체의 경차량 등에도 효과적으로 사용 할 수 있는 M18A1(K43) - 일명 “크레모아” - 의 매설, 작동 / 제거 훈련용으로 개발된 탄약임
|
|---|---|
|
구성품
별도 보급
(1) 연막제KM753, 연습대인지뢰KM18A1용(KK147) (2) 연습전기뇌관KM752(KM07) (3) 격발기KM57(KX008), 점전기KM40(KVN13), 도전선(KVN11) : 당사 미 생산품목 |
|
특성
가. 전투용 전기식뇌관KM4와 동일한 형상인 연습전기뇌관KM752 공급으로 훈련효과 극대화 : 전투용과 동일한 전기식 점화
나. 연습대인지뢰KM18A1 몸통을 해체식 장진플러그로 적용하여 반 영구적 사용 |
|
작동방법
가. 안전검사 : 지뢰 몸통 / 각종 부속품 상태점검
나. 격발기 회로 점검 다. 도전선 설치 라. 지뢰의 설치 및 조준 마. 연습대인지뢰KM18A1의 장진프라그를 풀러서 연습전기뇌관을 조립 바. 연습전기뇌관을 장진프라그에 끼운 후 지뢰몸통에 결합 사. 연습전기뇌관과 도전선을 연결시킴 아. 지뢰몸통의 연막제집에 연막제의 와샤가 보이는 부분이 안으로 들어가게 조립 자. 도전선과 격발기를 결합 차. 격발기를 누름 카. 제거는 설치의 역순 |
|
포장제원
가. 몸 통 : 1발 / 카톤, 12카톤 / 목상자(12발)
나. 연막제 : 1발 / 비닐, 10비닐 / 카톤, 100카톤 / 목상자(1,000발) |
|
정비/보관
가. 연막제집을 청소하고 기름을 도포
나. 다리의 연결부분을 청소하고 기름을 도포 다. 몸통은 기름이 묻지 않게 하여야 하고, 기름이 묻으면 마른걸레로 깨끗이 닦아줌 |
|
주의사항
가. 탄체 연막제집이나 연막제 충진 부분(와샤가 보이는 부분)에 습기가 있을 때는 연막제의 화학적 반응으로 폭발되어 지뢰의 몸체나 부품이 떨어지는 가능성이 있으므로 습기가 없도록 저장 (통사 15M 이상의 안전거리를 유지할것)
나. 격발사를 제외하고는 항상 격발기와 도전선을 분리 |
|
기타
가. 연습전기뇌관KM752 적용 탄종 : 연습파괴통KM758, KM3A1, KM1A1 / KM754
나. 참고문헌 (1) 야전교범 5-30 지뢰(육군본부) (2) 보충교재 : 탄약구조학 Ver. 1.2(2006. 2 / 육군종합군수학교) (3) 교탄사용지침서(육군교육사령부) |
