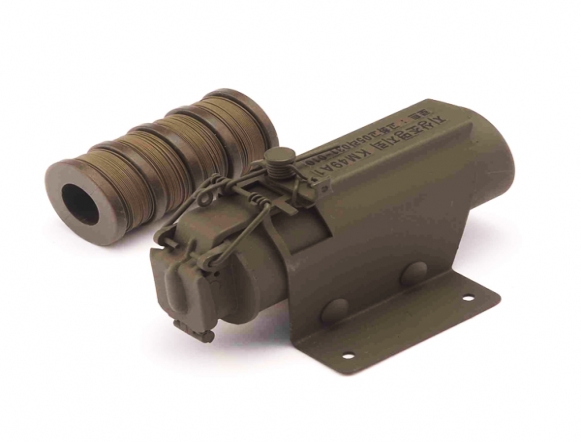

지상조명지뢰KM49A1
제품제원
중 량 : 403.7g
기능
당김핀에 연결된 인계철선에 0.7~3.1㎏의 힘이 작용하거나 방아쇠에 연결된 인계철선에 1.0~4.0㎏의 힘이 작용했을 때 점화되어 조명 방출
가. 연소시간 : 55초 이상
나. 촉 광 : 35,000촉광 이상
가. 연소시간 : 55초 이상
나. 촉 광 : 35,000촉광 이상
|
용도
야전에서 적 예상 침투지역에 설치하여 적 침투 시 조명을 일으켜 경보 신호용으로 사용
|
|---|---|
|
구성품
철선 타래 결합체
|
|
특성
수류탄과 같이 안전핀을 제거하여 투척식으로 사용할 수 있고, 인계철선 고리를 이용하여 인력식, 장력 해제식으로 설치할 수 있음
|
|
작동방법
가. 안전핀 제거 후 투척(수류탄과 동일)
나. 인계철선 사용시(장력 해제식) - 기둥, 나무 등에 조명 지뢰 부착 - 인계철선을 말뚝에 먼저 맨 다음 인계철선 고리에 연결 (인력식은 안전핀 눈에 연결) - 인계철선 고리를 수직으로 당겨 고정 - 안전크립 제거하여 장전 |
|
포장제원
1발 / 비닐, 16 비닐 / 보호방수주머니, 2 보호방수주머니 / 목상자(32발)
|
|
정비/보관
통풍이 잘되는 건조한 시설에 보관
|
|
주의사항
가. 투척과 동시에 발화되기 때문에 원거리 투척에는 제한을 받음
나. 연소중인 조명지뢰를 가가이서 직접 보면 시력에 손상을 입을 염려가 있음 |
|
기타
가. 참고문헌
(1) 야전교범 5-30 지뢰(육군본부) (2) 보충교재 : 탄약구조학 Ver. 1.2(2006. 2 / 육군종합군수학교) (3) 교탄사용지침서(육군교육사령부) |
